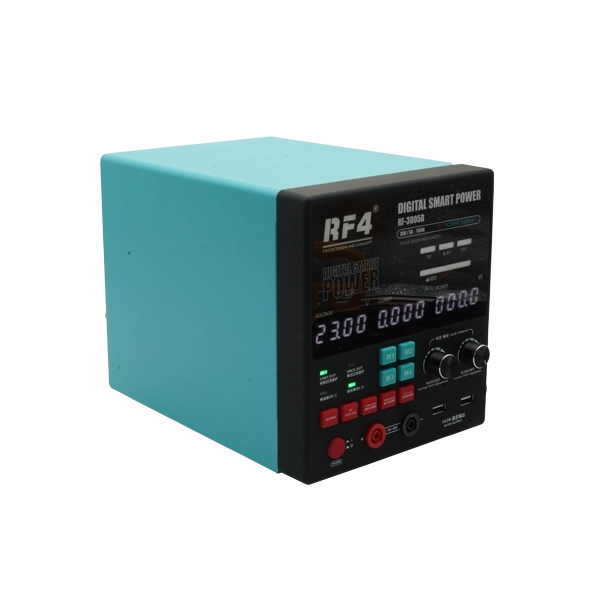

منبع تغذیه RF4 RF-3005D با ولتاژ کاری 110/220 ولت و فرکانس 50/60 هرتز، یک دستگاه قدرتمند و دقیق با توان 150 وات است که ولتاژ خروجی 0 تا 30 ولت و جریان خروجی 0 تا 5 آمپر را فراهم می‌کند.

منبع تغذیه RF4 RF-3005D این منبع تغذیه مجهز به چهار کانال ذخیره، فن خنک‌کننده هوشمند، دو پورت USB ثابت و قابلیت قفل صفحه نمایش است. همچنین، دارای 5 کلید قرمز، قابلیت شورت کیلر (با خاموش کردن کلیدهای محافظتی)، محافظت در برابر ولتاژ و جریان و دو اسکرول جداگانه برای تنظیم ولتاژ و جریان می‌باشد. امکان محدود کردن ولتاژ در مقادیر 5، 8.9 و 15 ولت با نشانگر LCD برای نمایش وضعیت فعال فراهم شده است.از دیگر ویژگی‌های برجسته این دستگاه، قابلیت شبکه شدن با چند منبع دیگر از طریق کابل 1.5 میلی‌متری و کابل ارت است. اقلام همراه شامل کابل POWER 5 ولت 2 آمپر، کابل شبکه و کابل ارت می‌باشد.





 ۵ کلید قرمز منبع تغذیه RF4 RF-3005D ( از چپ به راست)شامل :

کلید output:

• منبع تغذیه هنگام راه‌اندازی ولتاژ بالایی تولید می کند که می تواند به قطعات حساس آسیب بزند. “کلید خروجی” با جلوگیری از جرقه زنی و سوختن قطعات، این مشکل را به طور مؤثر رفع می کند.

 کلید محدود کننده ی ولتاژ:

کلیدی که می تواند ولتاژ خروجی را روی سه حالت 5، 8/9 و 15 ولت تنظیم کند.
کلید CONT.OCP:

• با فشردن دکمه، دستگاه وارد حالت محافظت مداوم در برابر اضافه‌ جریان می شود. در صورت بروز اتصال کوتاه یا اضافه‌ جریان، محافظت فعال شده، صدای هشدار پخش می شود و پس از ۳ ثانیه خروجی قطع می گردد. اگر دستگاه معیوب باقی بماند، این فرآیند به‌طور پیوسته تکرار می شود تا زمانی که دستگاه معیوب از مدار جدا شود.

کلید ONCE.OCP:

• با فشردن دکمه و شنیدن صدای بوق، دستگاه وارد حالت محافظت تکی در برابر اضافه‌جریان می شود. در صورت بروز اتصال کوتاه یا اضافه‌جریان، محافظت فعال شده و صدای هشدار (تک بوق) پخش می‌شود. خروجی قطع می گردد و بازیابی خودکار انجام نمی شود. چراغ نشانگر و نمایشگر جریان به حالت چشمک‌زن تبدیل می شود.

 کلید C.C/C.V:

• حالت C.C: با فشردن کلید و شنیدن صدای بوق، در صورتی که جریان مصرفی از مقدار تعیین‌شده فراتر رود، خروجی قطع خواهد شد تا از آسیب به مدار جلوگیری شود.
• حالت C.V: در صورتی که ولتاژ خروجی از حد مجاز عبور کند، مدار وارد حالت ولتاژ ثابت (C.V) شده و عملکرد خروجی متوقف می گردد تا از بروز آسیب به تجهیزات محافظت شود.

 شورت کیلر:
برای فعال‌سازی حالت شورت کیلر ، کلید C.C/C.V را چند بار فشار دهید تا تمامی نشانگرهای چهار کلید ( Output، C.C/C.V، Cont.ocp، Once.ocp) خاموش شوند. پس از آن، نمایشگر شورت کیلر به‌صورت چشمک‌زن روشن می شود. سپس ولتاژ و آمپر دلخواه را تنظیم کرده، قطعه را متصل و کلید Output را فشار دهید.
