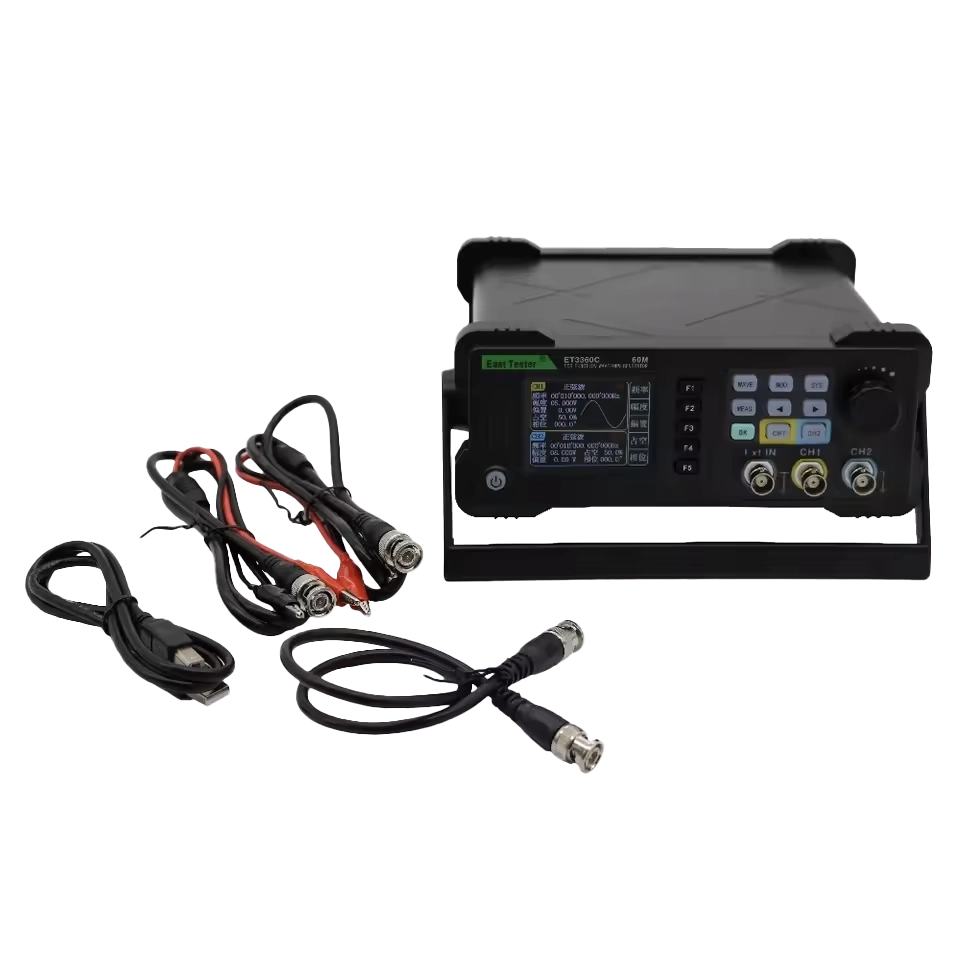

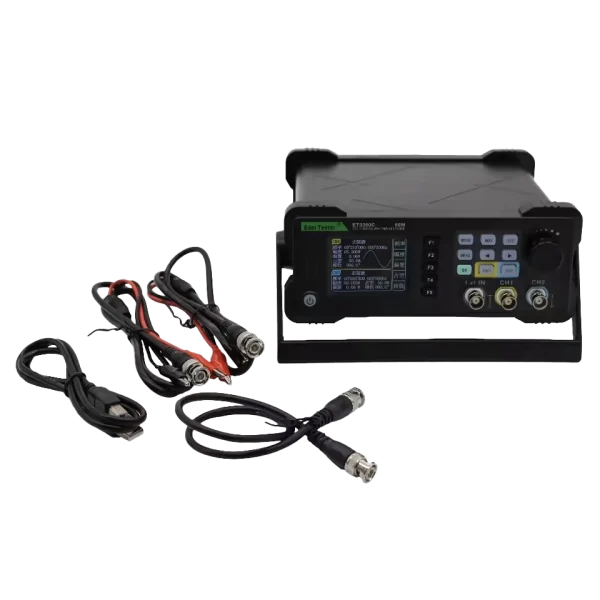

فانکشن ژنراتور ET3360C یکی از تجهیزات آزمایشگاهی و مهندسی پیشرفته برند ET است که برای تولید و شبیه سازی انواع شکل موجها با دقت بالا طراحی شده است. این دستگاه به شما امکان میدهد سیگنالهایی با فرکانس و دامنه دلخواه بسازید و برای تست و تحلیل عملکرد مدارهای آنالوگ و دیجیتال از آن استفاده کنید.
ویژگیهای فنی فانکشن ژنراتور ET3360C
نمایشگر رنگی TFT در اندازه 2.4 اینچ با رزولوشن 240×320 پیکسل و منوی دو زبانه (چینی و انگلیسی)
دو کانال خروجی مستقل با قابلیت تنظیم همفاز
نرخ نمونه برداری تا 160 مگا نمونه بر ثانیه (MSa/s)
دقت عمودی 12 بیت برای نمایش جزئیات کامل شکل موج
حافظه داخلی 16 کیلو نمونهای با قابلیت ذخیره 10 شکل موج سفارشی
فرکانس خروجی:
موج سینوسی: 1Hz تا 60MHz
موج مربعی: 1Hz تا 10MHz
موج مثلثی: 1Hz تا 3MHz
موج پالس: 100Hz تا 10MHz
موج دلخواه: 1Hz تا 6MHz
دقت فرکانس: ±20ppm در هر 3 ساعت
فرکانسسنج داخلی: تا 200MHz با شمارنده 32 بیتی
حالتهای SWEEP و BURST: برای تولید موجهای خطی، لگاریتمی و پالسهای قطاری
انواع موج های قابل تولید
فانکشن ژنراتور ET3360C قابلیت تولید چندین نوع موج استاندارد و قابل تنظیم را دارد:
Sine Wave (سینوسی): برای تست مدارهای صوتی، فیلترها و تقویتکنندهها
Square Wave (مربعی): مناسب برای بررسی سیگنالهای دیجیتال و منطقی
Triangle Wave (مثلثی): جهت تحلیل پاسخ فرکانسی تقویتکنندهها
Pulse Wave (پالس): برای بررسی زمان بندی مدارها و ورودیهای دیجیتال
Arbitrary Waveform (موج دلخواه): برای طراحی و ذخیره سیگنالهای اختصاصی
این مدل علاوه بر ۵ شکل موج اصلی، دارای ۶۰ الگوی دلخواه داخلی نیز هست که کاربر میتواند به راحتی آنها را تغییر و ذخیره کند.
خروجی، ایمنی و عملکرد دقیق
دامنه خروجی با بار 50 اهم:
تا 10Vpp برای فرکانس های زیر 20MHz
تا 5Vpp برای فرکانس های بالاتر
دقت دامنه: 1٪ ±1mV (در موج سینوسی 1kHz)
رزولوشن تنظیم دامنه: 1mV
پهنای باند نویز: 7MHz
امپدانس خروجی: 50 اهم
سیستم محافظ هوشمند در برابر اتصال کوتاه؛ در صورت اضافهبار خروجی بهصورت خودکار قطع میشود.
قابلیت تنظیم دقیق فرکانس، دامنه، فاز و آفست برای شبیه سازی حرفهایتر سیگنالها
ورودی های Input و External برای مدولاسیون و هم زمانسازی دقیق
کاربردهای فانکشن ژنراتور ET3360C
تست خطوط سیگنال در بردهای موبایل: بررسی سلامت مسیرها با تزریق پالس یا موج مربعی
ارزیابی آیسیها و تراشهها: تحلیل عملکرد ICهای تغذیه، صدا و کنترل با تحریک ورودی
شبیه سازی سیگنال کلاک: برای تست ICهای CPU، PMIC و BaseBand
بررسی سیستمهای صوتی: تولید موج سینوسی جهت تست اسپیکر، میکروفون یا تقویتکننده صدا
تحلیل مدارهای BMS و باتری: تست مدارهای کنترل شارژ و حفاظت جریان
اندازهگیری پاسخ فرکانسی فیلتر و تقویتکنندهها: با تغییر فرکانس و مشاهده واکنش مدار
تحریک نوسانسازها: راهاندازی و مقایسه اسیلاتورهای مختلف با سیگنال دقیق
مدولاسیون AM/FM/PWM: برای تست سیستمهای ارتباطی و رادیویی
کاربردهای آموزشی: برای آموزش مفاهیم سیگنال، مدار و الکترونیک در محیطهای دانشگاهی
